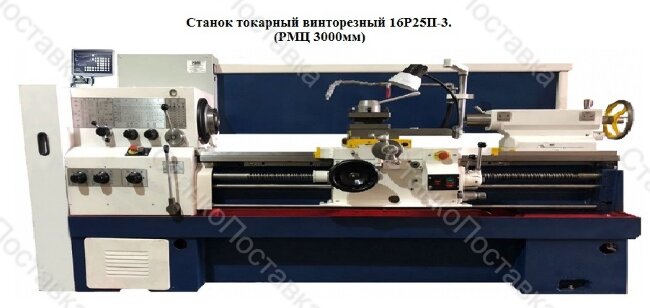

Станок токарный винторезный 16Р25П-3 (РМЦ 3000мм)

Станок универсальный токарно-винторезный повышенной точности модели 16Р25П-3 по металлу.

Применение и описание токарного станка 16Р25П-3:

оборудование используется для проточки длинных заготовок, с межцентровым расстоянием 3 метра, диаметр установки детали над станиной 500мм. Отличается 16Р25П-3 цельнолитой чугунной станиной, качеством сборки, классом точности П по ГОСТ 8-82. Собираются станки в цеху нашей компании, дополнительно мы заказываем механизированный привод салазок, конусную линейку, быстросменный резцедержатель, производство РБ, цифровую индикацию, производство Китай. Наш токарно-винторезный станок 16Р25П-3 может эксплуатироваться на промышленном предприятии, где требуется работа в несколько рабочих смен, для этого все узлы имеют достаточную точность, надежность, основной электродвигатель имеет мощность 11,0 кВт. К каждому выпускаемому нами токарному станку модели 16Р25П-3 идет паспорт, гарантийный талон, сертификат качества изготовления по ГОСТ, инструкция для настройки и запуска оборудования в работу. Инженерный отдел нашей компании СтанкоПоставка предлагает пуско-наладочные работы 16Р25П-3, с подключением питания, выставления по уровню, наладкой, настройкой точности Н или П по ГОСТ 8-82. Своим клиентам мы предлагаем различные модификации, с выбором диаметра сквозного шпинделя, со ступенчатой или бесступенчатой коробкой скоростей, с установкой цифровой индикации, механизированным приводом резцовых салазок.

Основные виды работ 16Р25П-3:

- все виды токарных операций по металлу, с наибольшей длиной точения 3000мм.

- обработка фланцев и коротких по длине заготовок в выемке в станине, до 740мм. Для этого заказывается литая станина со съемным мостиком.

- нарезание метрической, конической, питчевой и модульной резьбы. С ручной и механической подачей инструмента.

- точение заготовок в сквозном шпинделе, диаметром до 95мм. Под заказ сквозной диаметр 105мм.

- выполнение черновых операций. С механическим ходом суппорта, ускоренным возвратным ходом.

- чистовые работы. Повышенный класс точности.

Производитель токарно-винторезного станка 16Р25П-3:

наша инженерная компания осуществляет сборку токарных универсальных станков, обычного и повышенного класса точности, на цельнолитой чугунной станине или на литом основании, с различной длиной точения. К каждой партии мы заказываем проверку и сертификат качества по ГОСТ. Все узлы новые, это новая литая чугунная станина и рабочие узлы. Производство – Россия.

Состав 16Р25П-3:

Модификации токарных станков серии 16Р25П-3 с РМЦ 3000мм:

- заводское исполнение 16Р25-3: установка детали с параметрами 500мм на 3000мм, класс точности Н по ГОСТ 8-82, механизированный привод верхних салазок, увеличенный диаметр шпинделя до 95мм.

- 16Р25Н-3: класс точности Н по ГОСТ 8-82. Подходит для общих, черновых операций по металлу.

- 16Р25П-3: дополнительно изделие имеет повышенный класс точности П по ГОСТ. Проведение чистовых операций, с высокой точностью. Шпиндель установлен на дополнительную пару высокоточных подшипников.

- 16Р25ПФ-3: установлена цифровая индикация по двум осям, дисплей крепится на поворотном кронштейне. Это облегчает расчет подач в продольном и поперечном направлении, можно вносить корректировки.

Купить 16Р25П-3, цена:

Станок токарно-винторезный универсальный 16Р25П-3 (РМЦ 3000мм) цена – 3405000 рублей.

Станок новый, гарантия 1 год, предпродажная подготовка.

Срок сборки не более 4-х недель.

Конструкция и принцип работы токарного станка 16Р25П-3:

мы заказываем литье с выемкой в станине, или мостиком, при его съеме токарь может устанавливать и точить заготовки увеличенного диаметра, до 740мм, на ограниченной длине. Система УЦИ позволяет вести точные расчеты подачи инструмента в продольном, поперечном направлении, вносить корректировки при износе инструмента или появления люфтов. Мощность основного привода токарного станка 16Р25П-3 позволяют обрабатывать любые материалы деталей, включая легированные сплавы, основной двигатель 11,0кВт. Так же, для повышенной точности, рекомендуется использование люнетов, стационарного и подвижного, для поддержки вращающихся деталей, особенно при длине более двух метров. Механизированная верхняя часть суппорта станка токарного 16Р25П-3 позволяет точить конусообразные поверхности заготовок в полуавтоматическом режиме. При установке длинных заготовок, длиной более 1,5 метра, инженерный отдел нашей компании СтанкоПоставка рекомендует использование люнетов для поддержки заготовок, посередине заготовки, это стационарные и подвижные люнеты, различного диаметра. Токарные станки 16Р25П-3 имеют изменение, доработку в конструкции, для получения повышенного класса точности, это три пары высокоточных пар подшипников в шпиндельной группе, изменение в передвижении суппортной группы и фиксации резца. Для удобства эксплуатации, на направляющие продольного и поперечного хода устанавливаются магнитные или индукционные линейки, которые с высокой точностью считывают реальные перемещения инструмента, и передают информацию на дисплей, с высокой дискретностью. По нарезанию резьбы: расширенная коробка подач позволяет получать, без перестановки дополнительных шестерен, стандартные резьбы метрической и дюймовой резьбы, сами подачи осуществляются или с ручной подачей вращением маховиков, или с настройкой механизированных подач. Средний срок эксплуатации нашего оборудования составляет минимум 15 лет.

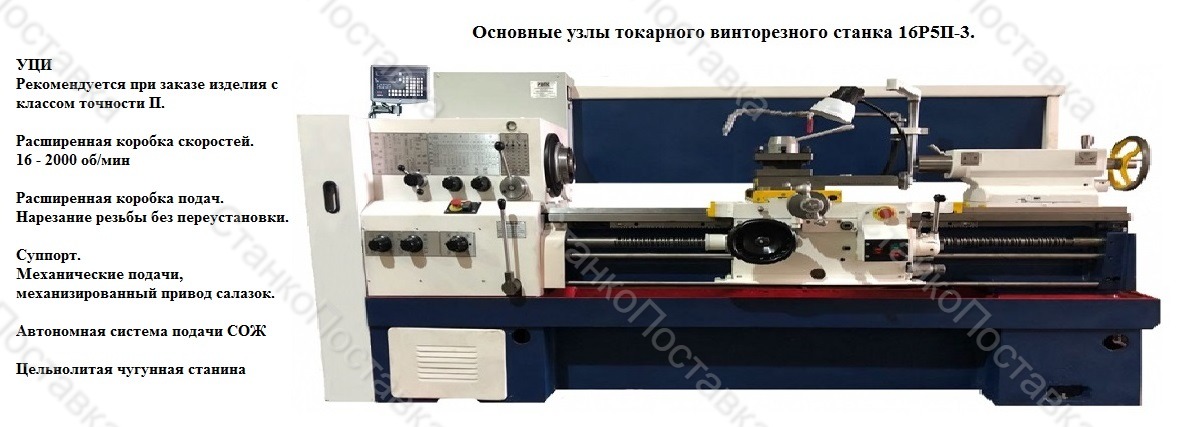

Основные узлы 16Р25П-3:

Особенности и преимущества токарно-винторезного станка 16Р25П-3:

- возможность точения негабаритных длинных деталей, РМЦ до 3000мм.

- класс точности Н, нормальный, для общих стандартных черновых работ.

- высокая жесткость за счет цельнолитой станины. Возможность заказа литья с выемкой.

- повышенная точность по ГОСТ, П. Точные токарные операции.

- долговечность узлов и конструкции. Наличие запчастей.

Заводская гарантия на 16Р25П-3:

составляет 12 месяцев. При заключении дополнительного договора – 2 года. Вся продукция проходит предпродажную подготовку, при необходимости, мы делаем ПНР, шеф-монтажные работы, обучение персонала.

Стандартная комплектация токарного станка 16Р25П-3:

токарный трехкулачковый патрон 250мм, сменные шестерни, резцедержка на 4 позиции, система подачи СОЖ, местное освещение, механизированный привод, вращающийся центр, ЗИП, паспорт с гарантийным талоном и сертификатом.

Дополнительная комплектация 16Р25П-3:

токарные патроны увеличенного диаметра, 3-х и 4-х кулачковые; люнеты подвижный и неподвижный, УЦИ, виброопоры.

Купить в наличии, доставка 16Р25П-3:

отдел продаж нашей компании предлагает станок по минимальной цене, включая НДС и доставку в Москву. При закупке обговаривается дополнительная скидка. Так же Вы можете купить 16Р25П-3 с доставкой по России.

Технические характеристики токарно-винторезного универсального станка 16Р25П-3:

Параметры точения:
- над суппортом, мм	250
- над станиной, мм	500
- выемке, мм	740
- в сквозном шпинделе, мм	95
РМЦ, мм	3000
Частота вращения, об/мин	16 – 2000
Всего скоростей, шт.	22 + 11
Ход суппорта:
- продольный, мм	2935
- поперечный, мм	300
Механическая подача:
- ось X, мм/мин	0,05 – 2,8
- ось Y, мм/мин	0,025 – 1,4
Ускоренный ход, м/мин	2,0
Нарезание резьбы:
- метрическая, мм	0,5 – 112
- дюймовая, 1/д	56 – 0,5
Ручная подача, мм	0,05
Сечение державки, мм	25*25
Ход пиноли, мм	150
Мощность привода, кВт	11,0
Напряжение сети, В	380
Класс точности по ГОСТ 8-82	П
Габариты 16Р25П-3, м	4,9*1,3*1,5
Вес токарно-винторезного станка 16Р25П-3, кг	4420

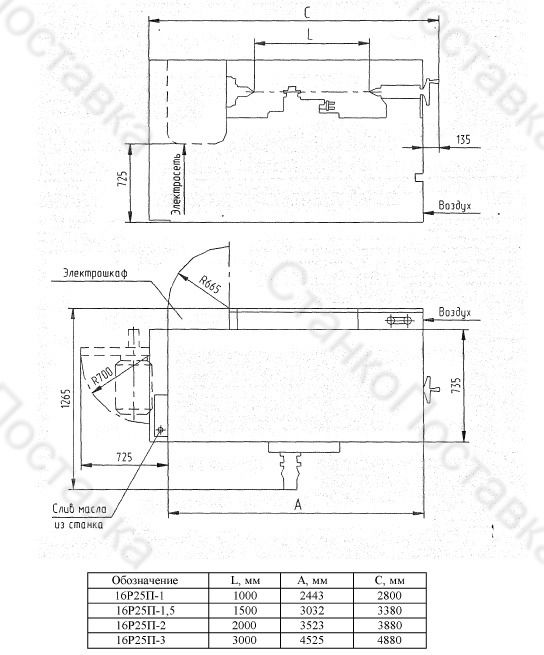

План фундамента на 16Р25П-3:

Проверка точности 16Р25П-3:

Сертификат качества на 16Р25П-3:
